projet en orme!

[Anonyme OfflineSujets0Réponses0☆☆☆☆☆]

Merci de me suivre.

L’enture 10cm
la Longueur de la poignée est exesive.
L’objectif : éviter que la réduction de sortie de fléche n’entame l’enture.
Encore un peu plus longue pour éviter les plus gros noeuds.
Et pour finir, un arc symétrique. …
c’est pour ça que je vous le soumets

Je peux éventuellement déplacer l’enture côté noeuds et retravailler sur un asymétrique.

J’aurais aimé éviter à avoir le champs des branches trop fines , il me faudrait donc réduire leur largeur, qu’en pensez vous?

[KROMParticipant OfflineSujets0Réponses0☆☆☆☆☆]

Je ne comprend pas bien, tu veux faire une fenêtre dans la poignée?
Faut effectivement jongler avec les nœuds et soit les virer en réduisant la largeur des branches, soit intégrer dans l’arc.
Le gros nœud à la poignée, je crois qu’il faut l’intégrer à la poignée et démarrer la branche juste après.
L’autre branche je la démarrerai juste après l’enture pour ne mas avoir une poignée trop longue.
Le choix d’un arc symétrique ou pas, je crois que tout est encore possible à moins que ce soit induit par la position de la poignée.

[Anonyme OfflineSujets0Réponses0☆☆☆☆☆]

NON, pas de fenêtre d’arc. Mais en général, je réduit et aligne au mieux la sortie de flèche. ( difficulté avec les 3 cm épaisseur de la poignée si je veux préserver du bois pour l’enture.)

J’ai une tendance à réaliser des fondus un peu courtes, 6 cm de long c’est correcte?

J’affine mon enture et je colle à l’époxy préhistorique issue d’un bitume bien plus vieux que le premier homme.

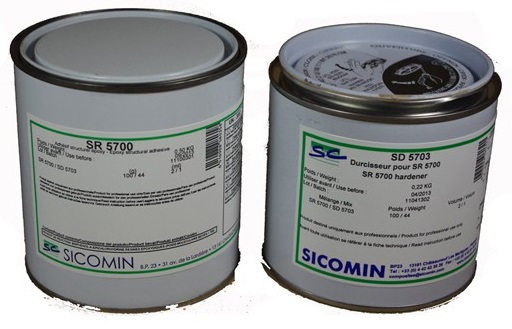

Jérôme, je n’utilise plus beaucoup l’Arardite (bleue bien sur) sauf pour de fines réparations lors de rénovations d’armes anciennes. Actuellement, j’utilise la SR5700. Elle n’est pas sensible à l’humidité et aux basses températures ( pas le même catalyseur), plus visqueuse et plus souple après séchage. Par contre, elle se répartit avec difficulté et elle est opaque. Mais 10x moins cher!
Tu me conseillais une poignée de 12 cm ?

Y a t-il un rapport mathématique entre la largeur, l’épaisseur et le rayon de cintrage d’une branche en fonction de la nature du bois?

[KROMParticipant OfflineSujets0Réponses0☆☆☆☆☆]

3 cm d’épaisseur de poignée, c’est peu, mais correct.
3 cm de large c’est beaucoup, mais comment faire autrement avec tes larges entures.

Niveau fondus Redbow est sûrement de meilleur conseil.
J’aime bien la fondue Savoyarde:

Mais je préfère la fondue Bourguignonne:

J’aime bien les fondus très courts, voir 4 cm, je trouve que la branche travaille tôt, la poignée est d’autant plus courte.
Les fondus sont des prolongements d’une poignée rigide.
Je ne connais pas cette colle ou alors j’ai compris, mais si c’est pas aussi solide que l’époxy Araldite, il faut des chevilles.

Pour la fondue, c’est moyen . . :sick:

12 cm c’est bien pour un asymétrique je pense.
Pour les maths faut demander à Redbow . . . 😆
Réponse oui ! 😆

[RedbowParticipant OfflineSujets0Réponses0☆☆☆☆☆]

En résumé Pierre voici ce que je préconise :
Si ton enture fait 10 cm ta poignée est beaucoup trop longue..
L’enture a la dimension de la poignée en longueur (12à 13 cm) et en largeur (20 à 25 selon)
Les fondus c’est à dire les transitions environ 3 à 4 cm selon largeur des branches…

L’araldiite bleue c’est très bien ça sèche à température ambiante en 24h.

La colle SR5700 je ne connais pas mais d’après ce que je lis sur webarcherie c’est pour les arcs lamellés collés car le séchage se fait 8 heures à 60°C totalement incompatible avec un arc monoxyle… sinon c’est une semaine à température ambiante ! (Pat21)
http://www.webarcherie.com/index.php?/topic/7343-les-adh%C3%A9sifs/&page=3

]

[RedbowParticipant OfflineSujets0Réponses0☆☆☆☆☆]

Avant :

[Anonyme OfflineSujets0Réponses0☆☆☆☆☆]

Encore merci pour vos efforts,!

J’ai tout collé hier soir……

Ma colle a collée des fleches, des pointes de fleches, des crosses de fusil. 1N au mm2 au cisaillement à 15 degrés pendant 12 h…..
de tous façons, pour le collage, on verra au final maintenant.

Tes entures sont superbes redbow !

Vous avez raison, la poignée sur le raccordement ne doit pas poser de problèmes.

OK pour des fondus de 4cm, je préfère aussi.

Les photos, c’est l’arc de Samara ?

[RedbowParticipant OfflineSujets0Réponses0☆☆☆☆☆]

Merci pour le compliment…
C’est un ami ébéniste qui à l’époque m »a fait les découpes à la scie à ruban.
Oui c’est l’arc que j’avais à Samara, depuis ces photos il a bien bronzé 😉

[Anonyme OfflineSujets0Réponses0☆☆☆☆☆]

J’ai cassé mon arc samedi. …

[Anonyme OfflineSujets0Réponses0☆☆☆☆☆]

Les photos :

[Anonyme OfflineSujets0Réponses0☆☆☆☆☆]

30 fleches en sous allonge, sans problèmes.

20 fleches en pleine allonge, avec du résultat sur cible.

Et 10 fleches, pleine allonge, avec un tir plus appuyé sur le temps de visée pour marquer des points…..

[KROMParticipant OfflineSujets0Réponses0☆☆☆☆☆]

AAARRGG ! 🙁

Faudrait savoir ce qui s’est passé….. On voit pas où est la fracture.

Ca correspond à quoi tes 6 photos ?

[Anonyme OfflineSujets0Réponses0☆☆☆☆☆]

Je reste en difficulté pour prendre des photos et surtout pour les éditer sur le forum.
La définition n’est vraiment pas terrible, mais il faut de tous petits fichiers….

La photo en haut à gauche : cassure remboitée en vue latérale, dos de la branche vers le haut de la photo.
La photo en haut à droite : cassure en vue de dessous.
La photo en bas à gauche : cassure en vue de dessus.
La photo en bas à droite : cassure remboitée en vue de dessus

Actuellement, il sèche car je tente de le recoller à l’époxy….
Sans enthousiasme….

[KROMParticipant OfflineSujets0Réponses0☆☆☆☆☆]

A priori ça a cassé aux nœuds, mais à quel endroit de la branche ?

Sait-tu pourquoi ça a cassé ?
Je crois que c’est bien de le savoir pour éviter de se retrouver dans la même situation une autre foi. 😆

Recoller à l’époxy….toute la zone va être rigide et je ne sait pas si ça vaut le coup.

[Anonyme OfflineSujets0Réponses0☆☆☆☆☆]

Tu as entièrement raison !
L’expérience de l’époxy , c’est aussi pour ça et ça aussi rigidifier la zone, encore raison…

J’ai cherché à alléger la branche et à diminuer la puissance, mais je pense qu’une zone de rupture sur le dos apparaît un peu au dessus de la zone d’époxy.
J’ai torturé cet arc lors du premier équilibrage avec de la vapeur car j’avais la branche du haut avec un angle en déflexe plus important que là branche du bas. Mais c’est la branche du bas qui déguste.
